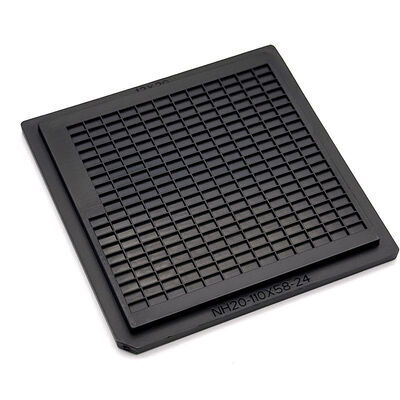

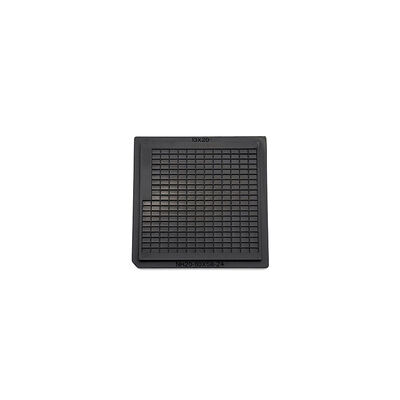

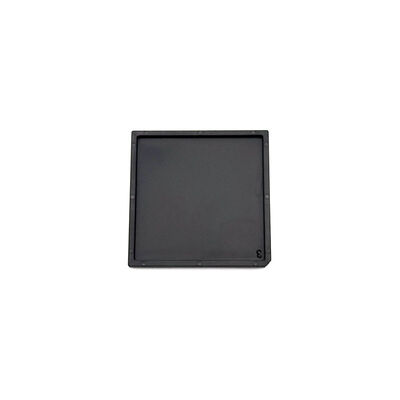

2 Zoll Waffelpack-Chiptrays für präzise Mikroelektronik-Komponenten-Ausrichtung

2 Zoll Waffelpack-Chiptrays für präzise Mikroelektronik-Komponenten-Ausrichtung

Markenbezeichnung: Hiner-pack
Modellnummer: HN24109
MOQ: 500
Preis: TBC
Zahlungsbedingungen: 100% Prepayment
Versorgungsfähigkeit: 2000PCS/Day
Einzelheiten
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
ISO 9001 SGS ROHS
Oberflächenwiderstand:
1.0x10E4~1.0x10E11Ω
Farbe:
Schwarz
Material:
ABS
Verwendung:
Lagerung und Transport von ICs/Chips
Formverfahren:
Spritzguss
Incoterms:
EXW, FOB, CIF, DDU, DDP
Verzug:
Maximal 0,2 mm
Wiederverwendbar:
Ja
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Beschreibung des Produkts
2 Zoll Waffle Pack Chip Trays für eine genaue Microelectronic Komponente Ausrichtung
Die High Precision Waffle Pack Chip Tray-Serie ist der Grundstein für ein zuverlässiges Microelectronic Component Management,speziell für Anwendungen konzipiert, bei denen die Maßgenauigkeit nicht verhandelbar istWährend viele generische Träger unter mikroskopischer Verformung leiden, sind unsere 2-Zoll-Format-Trays so konstruiert, dass sie während ihres gesamten Betriebslebenszyklus einen absoluten ebenen Grad aufrechterhalten.
Das Geheimnis dieser Stabilität liegt in unserem fortschrittlichen Produktions-Workflow, der mit einer umfassenden Moldflow-Analyse beginnt.Durch Simulation des Spritzgießprozesses, bevor das erste Werkzeug überhaupt geschnitten wird, können unsere Ingenieure mögliche Schrumpf- oder Belastungspunkte genau vorhersagen und mildern.Dieser datengesteuerte Ansatz stellt sicher, dass die einheitliche Taschenmatrix perfekt mit den Außenabmessungen des Trays ausgerichtet bleibt, die eine vorhersehbare Schnittstelle sowohl für manuelle Kontrollen als auch für automatisierte Handlingsysteme schaffen.
aus elektrisch leitfähigen ABS- oder PC-Harzen,Diese Waffelpackungen bieten den wesentlichen elektrostatischen Entladungsschutz (ESD), der für empfindliche Bare-Die- und Chip-Scale-Verpackungen (CSPs) erforderlich ist.Das Tray-Design verfügt über ein regelmäßiges Muster von Separatorribben, die jede Tasche definieren, um sicherzustellen, dass selbst die zerbrechlichsten 2.5D-Komponenten in einer sicheren, bewegungsfreien Umgebung gehalten werden.Für Standard-Workflows, bieten diese Tabellen eine kostengünstige, hochpräzise Lösung, die den inoffiziellen Industriestandards für Kleinstformatmikroelektronik entspricht.
Haupteigenschaften/Vorteile
  • Erweiterte Optimierung des Schimmelflusses

  • Überlegene Dimensionstoleranz

  • Dauerhafter ESD-Schutz

  • Auswahl des Materials für Stabilität

  • Industrie-Standard 2 × 2 Zoll Fußabdruck

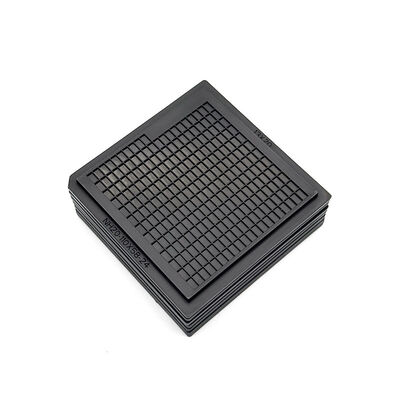

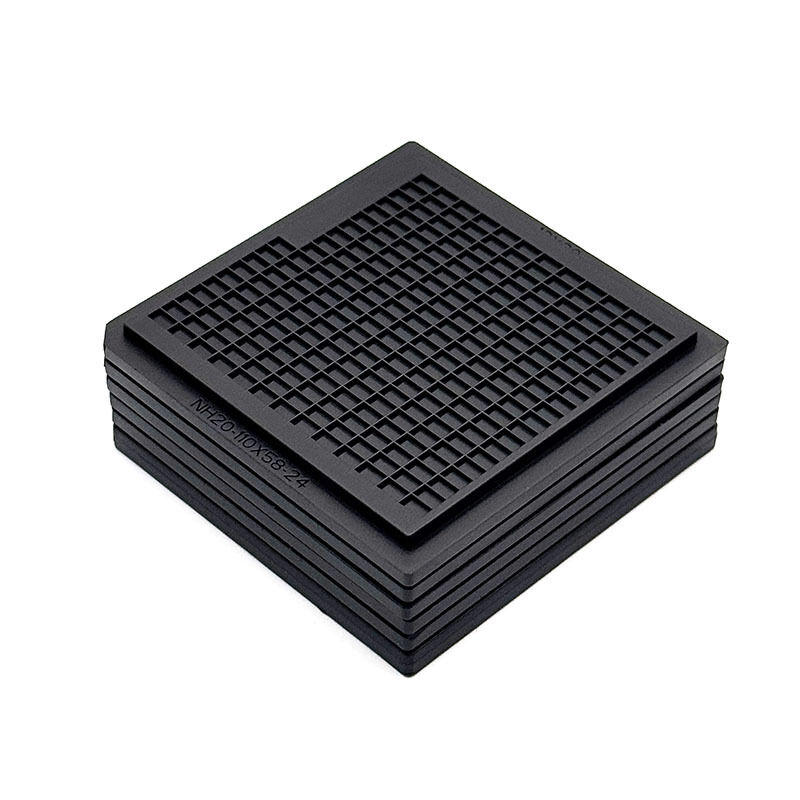

  • Stackbare Sicherheit

Spezifikationen
Marke Hinterpackung
Modell HN24109
Material ABS
Trayart 2 Zoll Waffelpackung
Farbe Schwarz
Widerstand 1.0 × 104 - 1,0 × 1011 Ω
Größe der Umrisslinie 50.7x50.7x4mm
Größe des Hohlraums 2.93x1.60x0.61mm
Matrix QTY 13X20-10 = 250 Stück
Warpage Maximal 0,2 mm
Dienstleistungen Akzeptieren Sie OEM, ODM
Zertifizierungen RoHS, ISO
Anwendungen
Diese hochpräzisen Träger sind für Back-End-Halbleiterprozesse optimiert, bei denen die Ausrichtung ein wichtiges Anliegen ist.bei denen die Flachheit des Trays die "Fehlschläge" der Maschine verhindertManuelle und automatisierte Inspektion, die eine stabile Brennfläche für die optische Ausrüstung bietet, und Kitting für die Prototypenmontage, bei der kleine Mengen verschiedener Werkstoffe organisiert und geschützt werden müssen.Aufgrund ihrer stabilen Größe und ihres zuverlässigen Schutzes, werden sie auch in der Luft- und Raumfahrt- und Verteidigungsmikroelektronik weit verbreitet, wo die Rückverfolgbarkeit von Komponenten und die physische Sicherheit von größter Bedeutung sind.Ob manuell in einem FuE-Labor gehandhabt oder in eine automatisierte Montagelinie eingespeist, diese Waffeleien sorgen dafür, dass Ihre Komponenten genau dort bleiben, wo sie hingehören.
Anpassung
Wir bieten eine umfassende Anpassungsmöglichkeit, um unsere Tabellen an Ihre spezifischen Prozessbeschränkungen anzupassen.Einschließlich des Hinzufügens von spitzen Wänden oder speziellen Eckreliefschnitten, um spezifische Komponentenmerkmale wie Lötkugeln oder empfindliche Pads anzupassenWährend Standard-Treys für die Umgebung verwendet werden, können wir Material-Upgrades basierend auf Ihren Umweltbedürfnissen diskutieren, indem Sie zwischen verschiedenen leitfähigen Harzen oder speziellen Farben für die Partieverfolgung wählen.Die Anpassung erstreckt sich auch auf die Einbeziehung von Referenzzeichen oder Fiducials, die direkt in den Trayrahmen geformt werden, um die Geschwindigkeit und Zuverlässigkeit automatisierter Ausrichtungstools zu verbessern.
