Geometrisch angepasste hochpräzise Waffle Pack-Chip-Trays für den Schutz von nicht standardisierten Komponenten

Geometrisch angepasste hochpräzise Waffle Pack-Chip-Trays für den Schutz von nicht standardisierten Komponenten

Markenbezeichnung: Hiner-pack
Modellnummer: HN24082
MOQ: 500
Preis: TBC
Zahlungsbedingungen: 100% Prepayment
Versorgungsfähigkeit: 2000PCS/Day
Einzelheiten
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
ISO 9001 ROHS SGS
Formverfahren:
Spritzguss
Verwendung:
Lagerung und Transport von ICs/Chips
Farbe:
Schwarz
Wiederverwendbar:
Ja
Material:
PC
Kapazität:
10 x 10 = 100 Stück
Oberflächenwiderstand:
1.0x10E4~1.0x10E11Ω
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Beschreibung des Produkts
Maßgeschneiderte Waffelpack-Chiptrays mit hoher Präzision für den Schutz von nicht standardmäßigen Komponenten
Die Serie der Waffelpack-Chiptrays mit kundenspezifischer Geometrie wurde speziell für mikroelektronische Komponenten entwickelt, die nicht den standardmäßigen rechteckigen Abmessungen entsprechen. Während herkömmliche Standardtrays oft keine ausreichende Unterstützung für komplexe 2,5D-Geräte bieten, sind diese hochpräzisen 2-Zoll- und 4-Zoll-Waffelpacks von Grund auf so konstruiert, dass sie exakt zu Ihrem spezifischen Geräte-Footprint passen.

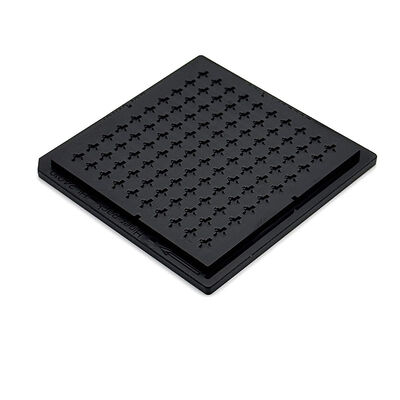

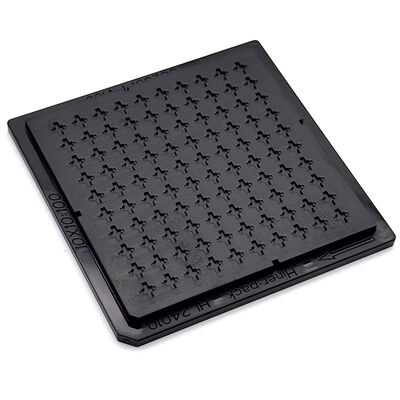

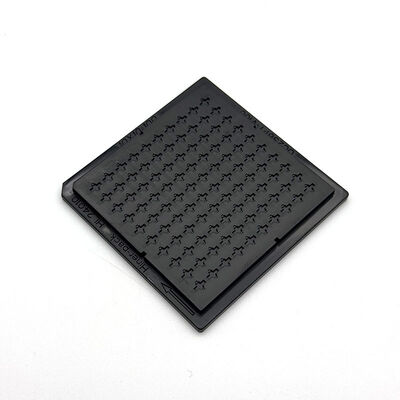

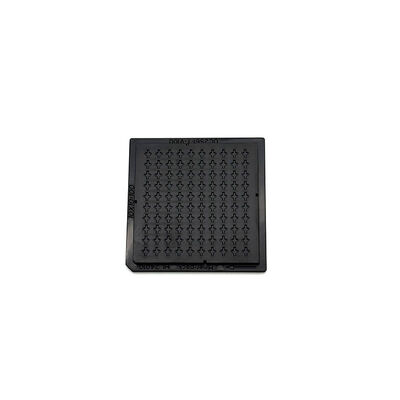

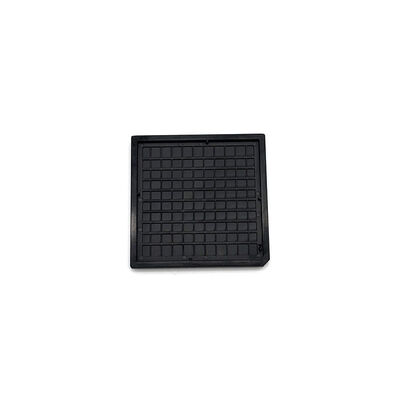

Jeder Tray verfügt über ein dünnes, waffelartiges Profil mit einem regelmäßigen Muster von Trennrippen, die schützende Taschen bilden. Was diese Serie auszeichnet, ist die Integration von Moldflow-Analysen während der anfänglichen Produktformdesignphase. Diese fortschrittliche Simulation ermöglicht es unserem Ingenieurteam, das Materialverhalten genau vorherzusagen und sicherzustellen, dass das endgültige Spritzgussprodukt eine überlegene Größenpräzision und Planheit aufweist. Durch die granulare Kontrolle der Materialeigenschaften und Formstrukturen erfüllen wir die strengsten Qualitätsanforderungen der Halbleiter- und Photonikindustrie.
Diese Trays sind nicht nur Träger; sie sind mechanisch optimierte Umgebungen, die eine breite Palette von Produkten schützen, automatisieren und lagern, von nackten Dies bis hin zu empfindlichen medizinischen Sensoren.
Hauptmerkmale/Vorteile
  • Ingenieurgesteuerte Anpassung

  • Präzise Moldflow-Analyse

  • Schneller Entwicklungszyklus
  • Fortschrittliche Taschenmerkmale
  • Permanente ESD-Integrität
  • Robuste Dimensionsstabilität
Spezifikationen
Marke Hiner-pack
Modell HN24082
Material PC
Tray-Typ 2-Zoll-Waffelpack
Farbe Schwarz
Widerstand 1,0×10⁴ - 1,0×10¹¹ Ω
Außenabmessungen 50,8x50,8x4mm
Taschengröße 1,55x0,80x0,45mm
Matrix-Anzahl 10x10=100PCS
Verzug MAX 0,2mm
Service OEM, ODM akzeptiert
Zertifizierungen RoHS, ISO
Anwendungen
Diese kundenspezifisch entwickelten Waffelpacks sind die ideale Lösung für die nicht standardmäßige Mikroelektronikmontage und die spezialisierte Handhabung von Komponenten. Ihre Hauptanwendungen umfassen: Prototypenmontage neuer Sensoren, bei denen die Tasche einem einzigartigen physikalischen Profil entsprechen muss; Handhabung zerbrechlicher medizinischer Kleinteile, wie chirurgische Implantate oder Diagnosesensoren; und sicherer Transport von Spezialjuwelen oder Uhrenkomponenten, wo hochwertige Artikel individuelle, stoßfeste Fächer benötigen. Sie werden auch häufig in Ingenieurlinien eingesetzt, die auf Automatisierung umstellen, und bieten eine konsistente Schnittstelle für kundenspezifische Werkzeuge. Da sie dem inoffiziellen Industriestandard-Footprint von 2 oder 4 Zoll entsprechen, bleiben sie mit vorhandenem Waffelpack-Zubehör wie Abdeckungen und Clips kompatibel, bieten aber gleichzeitig eine vollständig maßgeschneiderte interne Umgebung.
Anpassung
Wir bieten einen umfassenden "Design-von-Grund auf"-Service, um Ihre anspruchsvollsten Verpackungsanforderungen zu erfüllen. Die Anpassungsoptionen reichen bis zu Komponentenstützmerkmalen, wie z. B. Sockeln, die das Teil anheben, um Unterseitenmerkmale zu schützen, oder Referenzmarkierungen und Fiducials, die direkt in den Tray eingegossen sind, um maschinelle Bildverarbeitungssysteme zu unterstützen. Sie können den Materialtyp (leitfähiges ABS, PC oder Hochtemperaturharze), die Farbcodierung zur Chargenidentifizierung und sogar Gravuren für Teilenummern angeben. Ob Ihr Teil eine Anschlussisolierung oder einen speziellen Pad-Schutz benötigt, unser Team kann die Taschengeometrie optimieren, um eine 100%ige Ausrichtung zu gewährleisten. Für geringe Stückzahlen bieten wir auch CNC-Bearbeitungs- oder 3D-Druckoptionen an, obwohl gegossene Trays der Goldstandard für hochpräzise, ESD-sichere Massenproduktion bleiben.
