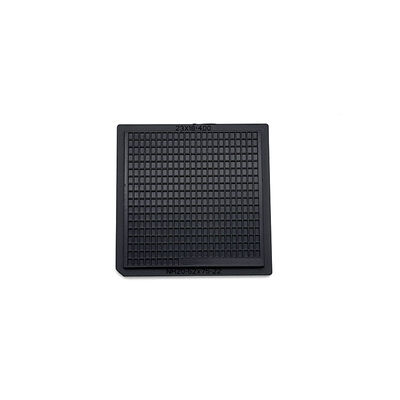

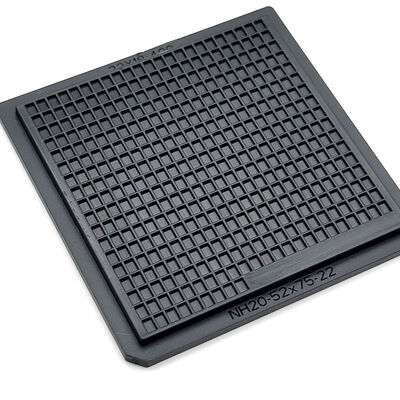

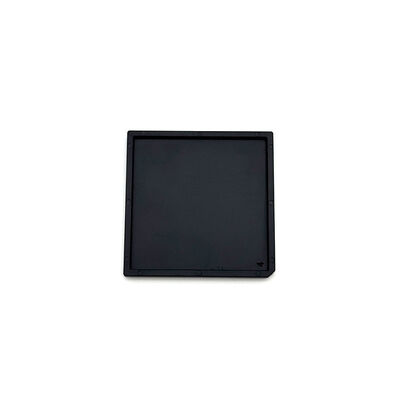

Hochreine Reinraum-kompatible ESD-sichere Waffle Pack Trays für empfindliche optoelektronische Geräte

Hochreine Reinraum-kompatible ESD-sichere Waffle Pack Trays für empfindliche optoelektronische Geräte

Markenbezeichnung: Hiner-pack
Modellnummer: HN24081
MOQ: 500
Preis: TBC
Zahlungsbedingungen: 100% Prepayment
Versorgungsfähigkeit: 2000PCS/Day
Einzelheiten
Herkunftsort:
SHENZHEN CHINA
Zertifizierung:
ISO 9001 ROHS SGS
verwenden:
Transport, Lagerung und Verpackung
Abmessungen:
50,7 x 50,7 x 4 mm
Oberflächenwiderstand:
1.0x10E4~1.0x10E11Ω
Wiederverwendbar:
Ja
Incoterms:
EXW, FOB, CIF, DDU, DDP
Verzug:
Maximal 0,2 mm
Material:
ABS
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Hervorheben:

ESD-sichere Waffeleisen

,

IC-Chip-Trays

,

die mit dem Reinraum kompatibel sind

Beschreibung des Produkts
Hochreine, reinraumtaugliche, ESD-sichere Waffeltrays für empfindliche optoelektronische Bauteile
In der spezialisierten Welt der Photonik und Mikrooptik ist die Sauberkeit der Verpackungsumgebung ebenso entscheidend wie der Schutz vor physischen Stößen. Diese Serie von hochreinen Waffeltrays wurde speziell für die Handhabung und den Transport empfindlicher optoelektronischer Bauteile und optischer Elemente entwickelt. Im Gegensatz zu Standardträgern werden diese Trays aus speziellen, nicht abfärbenden, kohlenstoffpulverfreien Polymeren hergestellt. Diese Materialauswahl ist entscheidend, da sie die Freisetzung von mikroskopischen Partikeln verhindert, die empfindliche Linsen, Spiegel oder Sensoroberflächen kontaminieren könnten.
Hauptmerkmale/Vorteile
  • Hochreine, nicht abfärbende Materialien

  • Geeignet für Reinraumklasse 100

  • Permanenter antistatischer Schutz
  • Optimiert für optische Ausrichtung
  • Spezielle Taschenkonturen

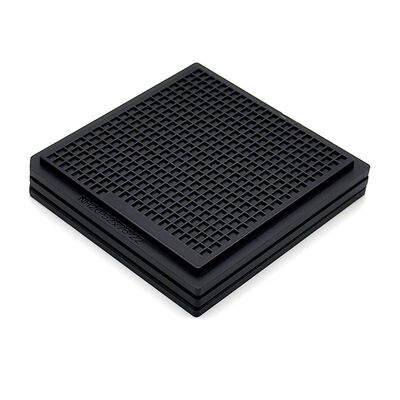

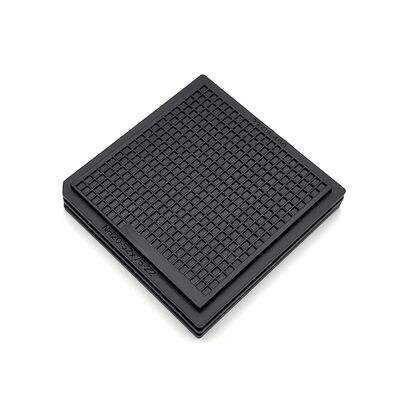

  • Stapelbares Design mit sicheren Deckeln
Spezifikationen
Marke Hiner-pack
Modell HN24081
Material ABS
Tray-Typ 2-Zoll-Waffeltray
Farbe Schwarz
Widerstand 1,0×10⁴ - 1,0×10¹¹ Ω
Außenmaße 50,7x50,7x4mm
Größe der Kavität 1,32x1,91x0,56mm
Matrix-Anzahl 23x18=400PCS
Verzug MAX 0,2mm
Service OEM, ODM akzeptiert
Zertifizierungen RoHS, ISO
Anwendungen
Diese hochreinen Waffeltrays sind die erste Wahl für die Photonik- und optische Kommunikationsindustrie. Ihre Anwendung konzentriert sich auf den Schutz von Komponenten, bei denen Oberflächenkontamination ein Ausfallmodus ist. Typische Anwendungsfälle sind: Laserdioden-Verpackung, bei der Sauberkeit und ESD-Sicherheit oberste Priorität haben; Handhabung von CMOS- und CCD-Sensoren, um das Absetzen von Staubpartikeln auf dem Bildbereich zu verhindern; Lagerung von Mikrolinsen-Arrays, um sicherzustellen, dass empfindliche Glas- oder Kunststoffoptiken nicht zerkratzt oder kontaminiert werden; und wissenschaftliche Forschung & Entwicklung, die einen zuverlässigen Träger für experimentelle Mikrokomponenten bietet. Sie werden auch häufig in automatisierten optischen Inspektions- (AOI) Arbeitsabläufen eingesetzt, wo die hohe Präzision des Trays sicherstellt, dass die automatisierten Kameras über die gesamte Taschenmatrix hinweg den Fokus aufrechterhalten können. Ob für den internen Transport oder den globalen Versand, diese Trays schützen die Integrität hochwertiger optischer Güter.
Individualisierung
Die Individualisierung für optoelektronische Anwendungen erfordert ein tiefes Verständnis der Empfindlichkeit von Bauteilen. Wir bieten eine vollständige Geometrieoptimierung, die die Erstellung von Taschen mit spezifischen "No-Touch"-Zonen zum Schutz empfindlicher optischer Merkmale ermöglicht. Trays können in spezifischen Farben geformt werden, um die Teileidentifizierung zu erleichtern oder die Lichtreflexion während der Inspektion zu minimieren. Wir bieten Materialoptionen von antistatischem PC für höhere Steifigkeit bis hin zu Hochtemperaturversionen für Komponenten, die einer thermischen Aushärtung oder Stabilisierung unterzogen werden müssen. Unser Ingenieurteam kann Referenzmarkierungen oder Fiducials direkt in die Form einarbeiten, um die Hochgeschwindigkeits-Automatisierungsausrichtung zu unterstützen. Wir können eine vollständig kundenspezifische Form in nur einem Monat entwerfen und liefern, um sicherzustellen, dass Ihre spezialisierten Optiken mit höchster Präzision gehandhabt werden.
Über uns:
Hiner-pack® wurde 2013 gegründet. Es ist ein High-Tech-Unternehmen, das Design, F&E, Herstellung und Vertrieb von IC-Verpackungs- und Testlösungen sowie die Herstellung von Halbleiterwafern im Bereich der automatisierten Handhabung, des Transports und der Beförderung integriert, um den Kunden schlüsselfertige Dienstleistungen anzubieten.

Warum uns wählen:

  • Direkter Hersteller von JEDEC & IC-Trays ab Werk
  • JEDEC-konforme, automatisierungskompatible Designs
  • OEM & ODM-Individualisierung unterstützt
  • Konstante Qualität und stabile Versorgung
  • Vertraut von globalen Halbleiterkunden
