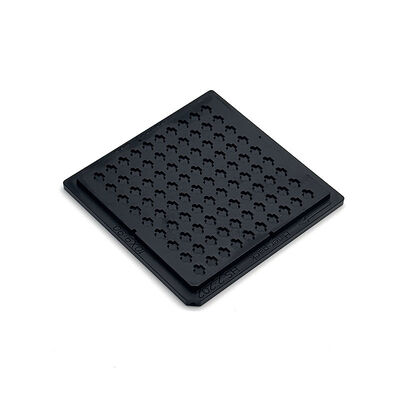

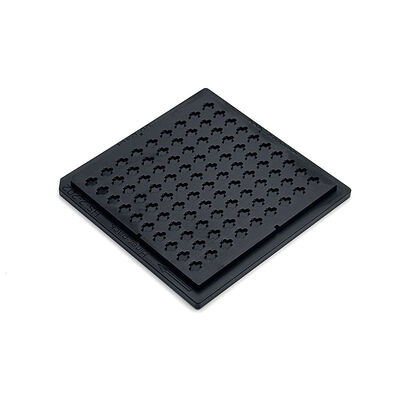

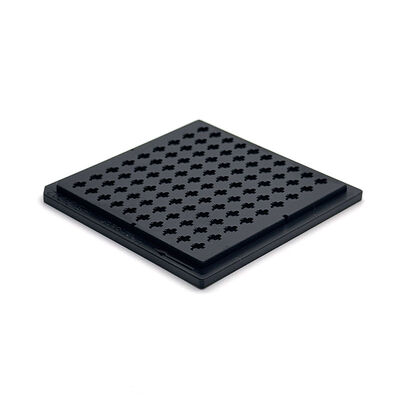

Anti-statische wiederverwendbare Waffle Pack-Chip-Trays mit anpassbarer Hohlraumgröße für Halbleiter-ICs

Anti-statische wiederverwendbare Waffle Pack-Chip-Trays mit anpassbarer Hohlraumgröße für Halbleiter-ICs

Markenbezeichnung: Hiner-pack
Modellnummer: HN24190
MOQ: 1000
Preis: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 2000 Stück/Tag
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ROHS, ISO
Tray Weight:
Variiert, typischerweise bis zu 500 Gramm pro Hohlraum
Farbe:
Schwarz
Qualitätssicherung:
Liefergarantie, zuverlässige Qualität
Größe der Umrisslinie:
50,8×50,8×4 mm
Größe des Hohlraums:
2,2x1,35x0,53 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Formtyp:
Injektion
Wiederverwendbar:
Ja
Form des Trays:
Rechteckig
Saubere Klasse:
Allgemeine und Ultraschallreinigung
Ic-Typ:
BGA,QFP,QFN,LGA,PGA
Verpackungsebene:
Transportpaket
Verzug:
Verzug MAX 0,23 mm
Kapazität:
10x9=90 STK
Verpackung Informationen:
Karton, Palette
Versorgungsmaterial-Fähigkeit:
2000 Stück/Tag
Hervorheben:

Anti-statische Waffle-Pack-Chip-Trays

,

Mehrfachverwendbare Halbleiter-IC-Träger

,

Anpassbarer Kavitätsgröße IC-Chip Trays

Beschreibung des Produkts
ESD-Anti-statische Halbleiter-Waffel-Chipschalen

Liefern Sie eine präzise Waffelstruktur, um empfindliche IC-Chips fest zu beherbergen und Bewegung und elektrostatische Schäden während des Umgangs zu vermeiden.aus langlebigen antistatischen Materialien hergestellt, um eine gleichbleibende Leistung in industriellen Umgebungen zu gewährleisten, die einen zuverlässigen Schutz für empfindliche Halbleiterkomponenten bieten.


Sie integriert sich nahtlos in automatisierte Verpackungslinien und Cleanroom-Arbeitsabläufe und arbeitet kontinuierlich bei Chip-Ladung, -Transfer und Bestandsmanagement.Flexibile Anpassung an verschiedene Szenarien der Halbleiterherstellung, die effiziente Produktion und Logistik unterstützen.


Unterstützt die vollständige Anpassung von Hohlraumgröße, Abstand und Layout, um die einzigartigen Chipmengen zu entsprechen.Bereitstellung von maßgeschneiderten Lösungen, die die Verpackungseffizienz optimieren und IC-Chips während des Transports und der Lagerung schützen.

Haupteigenschaften/Vorteile
  • Leistung im Bereich ESD
  • Antistatischer Schutz
  • Geeignet für empfindliche Feinspitz-ICs
  • Sicherer Chiphalter
  • Unterstützt vollständig angepasste Hohlraumgrößen und Layout-Designs
  • Die Fabrik verfügt über eine ISO-Zertifizierung und die Produkte entsprechen dem RoHS-Standard.
Spezifikationen
Marke Hinterpackung
Modell HN24190
Farbe Schwarz
Widerstand 1.0 × 104 - 1,0 × 1011 Ω
Größe der Umrisslinie 500,8 × 50,8 × 4 mm
Größe des Hohlraums 2.2x1,35x0,53 mm
Matrix QTY 10x9 = 90 PCS
Warpage Maximal 0,23 mm
Dienstleistungen Akzeptieren Sie OEM, ODM
Benutzerdefinierte Taschenoptionen Erhältlich
Anwendungen
Unterstützung von Halbleiter-Wafer-Sortierung, Drucksortierung, Gerätetests und Präzisions-Komponenten-Kitting-Operationen.und saubere Produktionsumgebungen


Auch im Bereich der Zwischenfabrik-Komponentenübertragung, des internationalen Versands von sensiblen Chips und der langfristigen Lagerhaltung.und weltweite Händler von elektronischen Komponenten.

Verpackung und Versand/ Dienstleistungen
Bereitstellung von vollständig individualisierten Lösungen für antistatische Waffle-Pack-Trays. Anpassung der Hohlraumgröße, des Abstands und des Layouts an verschiedene Chipmengen.

Nutzen Sie langlebige antistatische Materialien für einen verbesserten Schutz. Bieten Sie Prototyptests und personalisierte Designunterstützung an, um die einzigartigen Produktions- und Verpackungsbedürfnisse zu erfüllen.
Über uns:
Hiner-pack® wurde 2013 gegründet. Es ist ein Hightech-Unternehmen, das Design, Forschung und Entwicklung, Herstellung, Verkauf von IC-Verpackungen und Tests integriert,sowie Halbleiter-Wafer-Fertigungsprozess im automatisierten Handling, Transport und Transport, um Kunden schlüsselfertige Dienstleistungen zu erbringen.

Warum Sie uns wählen:

  • Reichhaltige Erfahrung im Bereich JEDEC / IC / Waffle Pack Trays
  • Eigenentwicklung von Formen
  • Schnelle Entwicklung von Prototypen
  • Strenges QC-Verfahren
  • Stabile Versorgung der weltweiten Halbleiterkunden
