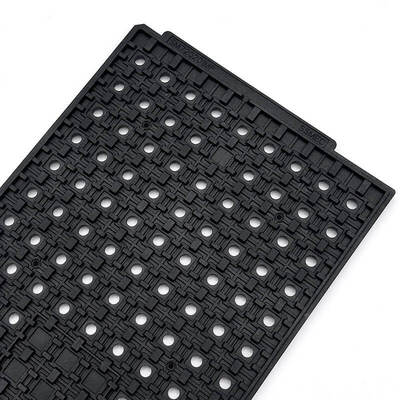

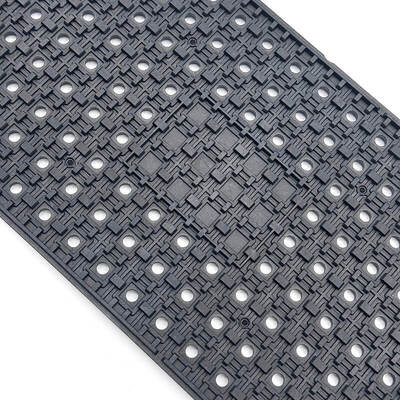

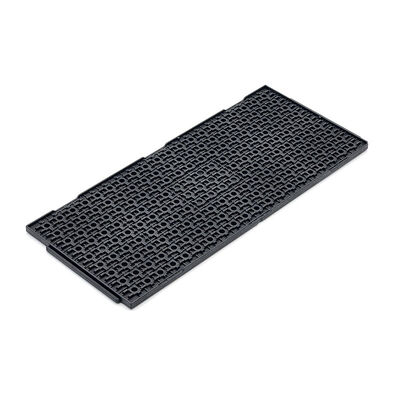

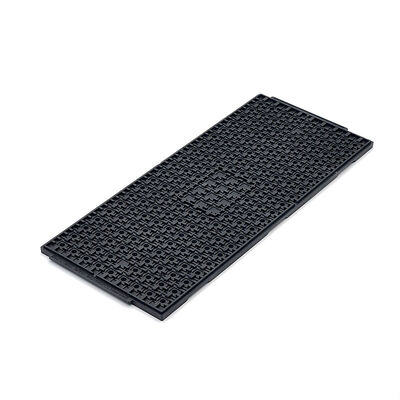

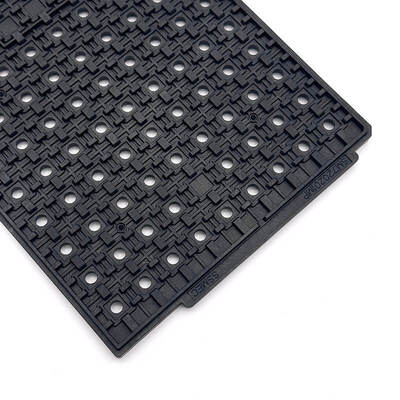

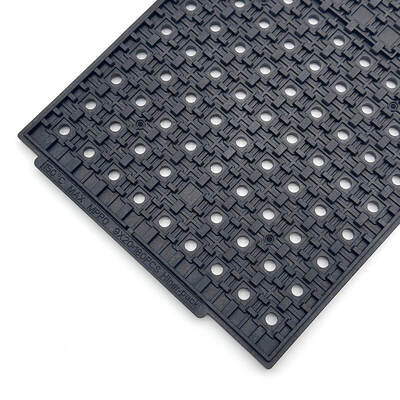

Dauerhafte JEDEC-IC-Träger für die saubere Produktion und den Staubschutz von Wafern

Dauerhafte JEDEC-IC-Träger für die saubere Produktion und den Staubschutz von Wafern

Markenbezeichnung: Hiner-pack
Modellnummer: HN25011
MOQ: 500 STÜCK
Preis: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 2000 Stück/Tag
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ROHS, ISO
Tray Weight:
Variiert, typischerweise bis zu 500 Gramm pro Hohlraum
Farbe:
Schwarz
Qualitätssicherung:
Liefergarantie, zuverlässige Qualität
Größe des Hohlraums:
322,6×135,9×7,62 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Formtyp:
Injektion
Wiederverwendbar:
Ja
Form des Trays:
Rechteckig
Saubere Klasse:
Allgemeine und Ultraschallreinigung
Ic-Typ:
BGA,QFP,QFN,LGA,PGA
Verpackungsebene:
Transportpaket
Ebenheit:
Weniger als 0,76 mm
Kapazität:
20x9=180 STK
Verpackung Informationen:
Karton, Palette
Versorgungsmaterial-Fähigkeit:
2000 Stück/Tag
Beschreibung des Produkts
Langlebige JEDEC-IC-Trays für saubere Produktion und Wafer-Staubschutz
Schützen Sie empfindliche Halbleiterwafer während der Produktion und Handhabung. Sorgen Sie für eine saubere Arbeitsumgebung und blockieren Sie Staubpartikel effektiv. Entspricht den JEDEC-Standards für einen zuverlässigen industriellen Einsatz. Suchen Sie zuverlässige Tray-Lösungen für die Wafer-Verpackung und -Lagerung?

Nahtlose Integration in automatisierte Montagelinien und Verpackungsanlagen. Führen Sie bei Wafer-Transfer- und Verpackungsverfahren eine konsistente Leistung durch. Passen Sie sich problemlos an verschiedene Halbleiterfertigungsprozesse an.

Erleichtern Sie die sichere Lagerung und Fabriklogistik von Wafern. Unterstützen Sie kundenspezifische Hohlraumdesigns, um spezifische Produktionsanforderungen zu erfüllen. Liefern Sie maßgeschneiderte Lösungen für einzigartige Anforderungen in der Halbleiterfertigung.
Hauptmerkmale/Vorteile
  • Starke, langlebige Struktur
  • Effektiver Staubschutz
  • Sichern Sie Wafer-Verpackungsprozesse
  • Entspricht den JEDEC-Standards
  • Flexible Anpassung
Spezifikationen
Marke Hiner-Pack
Modell HN25011
Material MPPO
Pakettyp JEDEC
Farbe Schwarz
Widerstand 1,0×10⁴ - 1,0×10¹¹ Ω
Größe der Umrisslinie 322,6×135,9×7,62 mm
Hohlraumgröße 8,5×8.5×0,9mm
Matrixmenge 20x9=180 STK
Verzug MAX 0,76 mm
Service Akzeptieren Sie OEM, ODM
Benutzerdefinierte Taschenoptionen Verfügbar
Anwendungen
Anwendung für Halbleiter-Wafer-Verpackung, Komponentenprüfung, Chip-Sortierung und Halbleiterfertigung. Richten Sie Reinraumbetriebe, automatisierte Montagelinien und Verpackungsanlagen ein. Sorgen Sie für eine stabile Leistung in rauen Industrieumgebungen.

Wird auch in der Waferlagerung, der Fabriklogistik, dem Produktionsumschlag und dem Musterversand eingesetzt. Betreuen Sie Halbleiterhersteller, Prüfinstitute und Zulieferer elektronischer Komponenten.
Maßgeschneiderte Dienstleistungen
Bieten Sie umfassende Anpassungsdienste für JEDEC IC-Trays an. Arbeiten Sie eng mit Kunden zusammen, um einzigartige Waferspezifikationen, Produktionsabläufe und Umweltanforderungen zu analysieren. Ändern Sie Hohlraumabmessungen, Rasterlayouts, Materialauswahl und Strukturdesigns, um sie perfekt an verschiedene Wafertypen und Herstellungsszenarien anzupassen. Bieten Sie umfassende Unterstützung vom Prototypentest bis zur Endproduktion und liefern Sie personalisierte Tray-Lösungen, die die Produktionseffizienz steigern, Kontaminationsrisiken minimieren und spezielle Anforderungen der Halbleiterfertigung vollständig erfüllen.
Über uns:
Hiner-pack® wurde 2013 gegründet. Es handelt sich um ein High-Tech-Unternehmen, das Design, Forschung und Entwicklung, Herstellung, Vertrieb von IC-Gehäusen und -Tests sowie den Herstellungsprozess von Halbleiterwafern in automatisierter Handhabung, Transport und Transport integriert, um Kunden schlüsselfertige Dienstleistungen anzubieten.

Warum Sie uns wählen sollten:

  • Umfangreiche Erfahrung mit JEDEC-/IC-/Waffelpackungsschalen
  • Eigene Möglichkeit zur Formenkonstruktion
  • Schnelle Prototypenentwicklung
  • Strenger QC-Prozess
  • Stabile Versorgung für globale Halbleiterkunden
