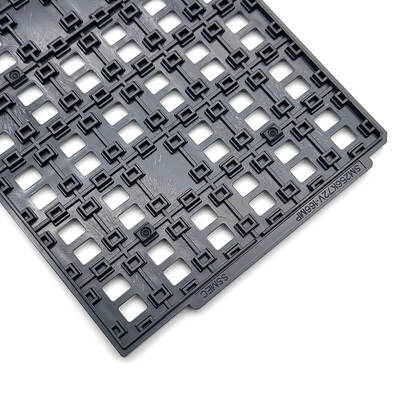

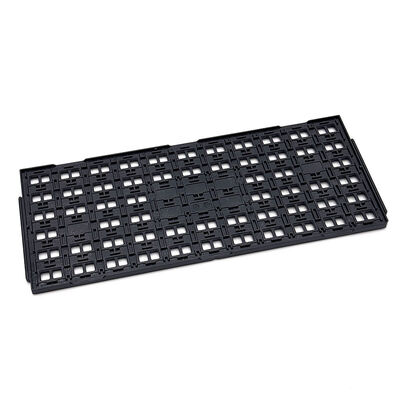

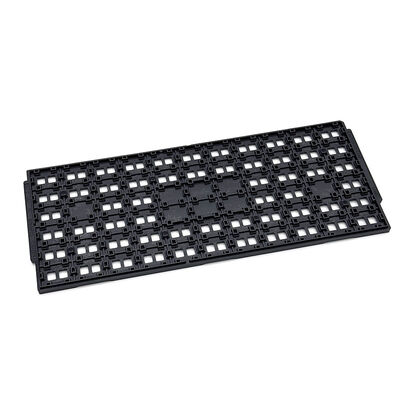

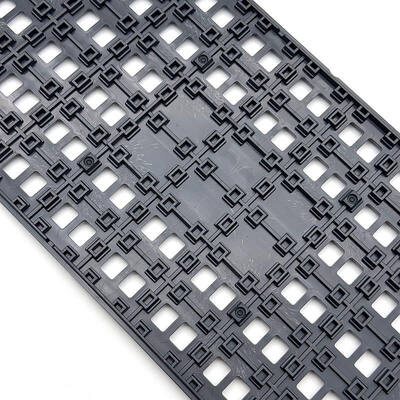

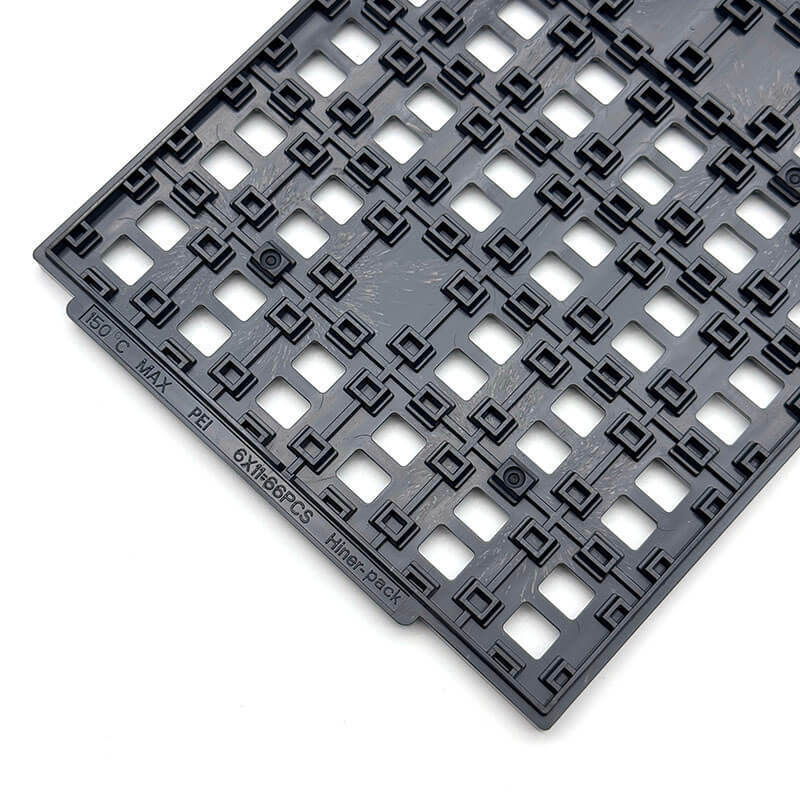

Hochpräzisions-JEDEC-Tray für Feinspitz-IC

Hochpräzisions-JEDEC-Tray für Feinspitz-IC

Markenbezeichnung: Hiner-pack
Modellnummer: HN24239
MOQ: 500 STÜCK
Preis: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 2000 Stück/Tag
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ROHS, ISO
Tray Weight:
Variiert, typischerweise bis zu 500 Gramm pro Hohlraum
Farbe:
Normalerweise schwarz oder dunkelgrau zum ESD-Schutz
Qualitätssicherung:
Liefergarantie, zuverlässige Qualität
Größe des Hohlraums:
14x22x1,96 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Schimmelpilztyp:
Injektion
Wiederverwendbar:
Ja
Form des Trays:
Rechteckig
Saubere Klasse:
Allgemeine und Ultraschallreinigung
Ic-Typ:
BGA,QFP,QFN,LGA,PGA
Verpackungsebene:
Transportpaket
Ebenheit:
Weniger als 0,76 mm
Kapazität:
6x11=66 STK
Verpackung Informationen:
Karton, Palette
Versorgungsmaterial-Fähigkeit:
2000 Stück/Tag
Hervorheben:

ESD-sichere JEDEC-IC-Schale

,

Aufbewahrungsschale für Fine-Pitch-ICs

,

Automatisierungskompatible JEDEC-Schale

Beschreibung des Produkts
Hochpräzisions-JEDEC-Tray für Feinspitz-IC

Wir haben unsere JEDEC-Träger für den maximalen Schutz und die höchste Leistungsfähigkeit in der Halbleiterherstellung entwickelt.


Wenn Ihre ICs eine präzise Positionierung benötigen oder nicht-standardmäßige Abmessungen haben, empfehlen wir eine vollständig angepasste JEDEC-Legelle, die auf Ihre Komponenten zugeschnitten ist.Unsere maßgeschneiderten Taschendesigns optimieren den Abstand zwischen den Hohlräumen für eine reibungslose automatische Auswahl und Platzierung, maximieren Sie die Speicherkapazität pro Tablett und stellen Sie sicher, dass Ihre feinen ICs während der gesamten Produktion sicher gehalten werden.Diese Lösung schützt nicht nur Ihre sensiblen Halbleiter, sondern erfüllt auch Ihre Verpackungsbedürfnisse mit kostengünstigen, hochpräzise Fertigung.


Ein JEDEC-Tray ist ein kritischer Träger für Feinpitch-ICs, Halbleiter und elektronische Komponenten, die für die automatisierte Handhabung, Inspektion, Transport und Langzeitlagerung verwendet werden.Jede Tasche in unseren Trays ist präzise bearbeitet, um die genauen Abmessungen Ihrer spezifischen ICs zu entsprechen.. ESD-sichere Materialien und eine strenge Flachheitskontrolle sorgen für elektrostatischen Schutz und eine stabile Positionierung, wodurch die Anpassung zur idealen Verpackungslösung für hochpräzise Halbleiteranwendungen wird.

Haupteigenschaften/Vorteile
  • Hochpräzisionshöhlenfür Feinspitz-IC (≤ 0,5 mm)
  • ESD-Sichermit einer Oberflächenwiderstandsdichte von 1E4·1E11 Ω
  • KompatibelAutomatisierte Handlingsysteme
  • Ganz und garfür die Verwendung in der Verpackung
  • Dauerhaftes Material fürlanger Lebenszyklus
Spezifikationen
Marke Hinterpackung
Modell HN24239
Material ABS
Art der Packung JEDEC
Farbe Schwarz
Widerstand 1.0 × 104 - 1,0 × 1011 Ω
Größe der Umrisslinie 322.6 × 135,9 × 7,62 mm
Größe des Hohlraums mit einer Breite von nicht mehr als 20 mm
Matrix QTY 6x11 = 66 PCS
Warpage Maximal 0,76 mm
Dienstleistungen Akzeptieren Sie OEM, ODM
Benutzerdefinierte Taschenoptionen Erhältlich
Anwendungen
JEDEC-Träger werden häufig fürIC-Schutz während der Herstellung und beim Transport, insbesondere für ESD-empfindliche Geräte
  • Feinspitz-IC-Verpackungen (QFN, BGA, CSP)
  • Automatisierte Abhol- und Platzierungssysteme
  • Halbleiterprüfung und -prüfung
  • IC-Logistik und Lagerung
Verpackung und Versand/ Dienstleistungen
Unsere hochpräzisen JEDEC-Träger sind in langlebigen, ESD-sicheren antistatischen Materialien verpackt, mit einem sicheren Verriegelungs-Stapel-Design und stoßabsorbierenden Polster-Einsätzen,Gewährleistung eines maximalen Schutzes vor physischen Schäden, elektrostatische Entladungen und Kontaminationen während des Transports und der Lagerung.

Alle Sendungen werden vollständig von vertrauenswürdigen globalen Logistikunternehmen verfolgt und behandelt, um eine zuverlässige, pünktliche weltweite Lieferung an Ihre Anlage zu gewährleisten.Wir bieten flexible Versandoptionen, um Ihren dringenden Produktionsbedarf zu erfüllen., einschließlich beschleunigter Lieferung für dringende Bestellungen und umfassender Versanddokumentation zur Vereinfachung der Zollabfertigung für internationale Bestellungen.
Über uns:
Hiner-pack® wurde 2013 gegründet. Es ist ein Hightech-Unternehmen, das Design, Forschung und Entwicklung, Herstellung, Verkauf von IC-Verpackungen und Tests integriert,sowie Halbleiter-Wafer-Fertigungsprozess im automatisierten Handling, Transport und Transport, um Kunden schlüsselfertige Dienstleistungen zu erbringen.

Warum Sie uns wählen:

  • Reiche Erfahrung in derJEDEC / IC / Waffelflaschen
  • Eigenentwicklung von Formen
  • Schnelle Entwicklung von Prototypen
  • Strenges QC-Verfahren
  • Stabile Versorgung der weltweiten Halbleiterkunden
