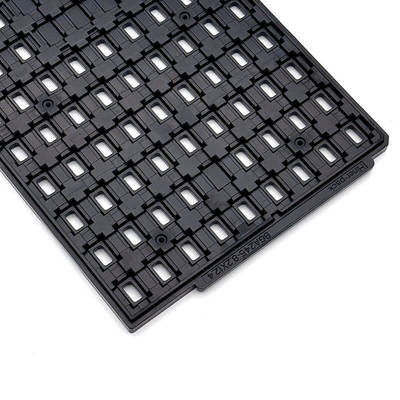

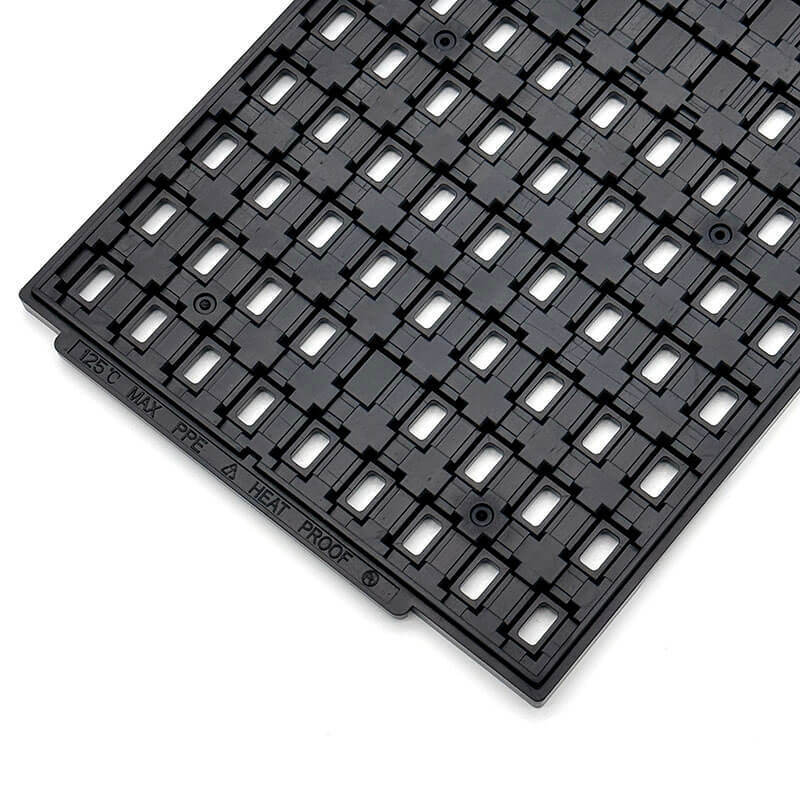

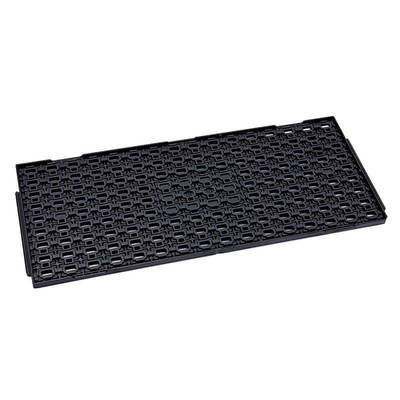

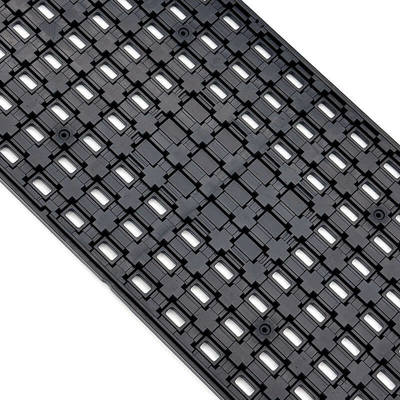

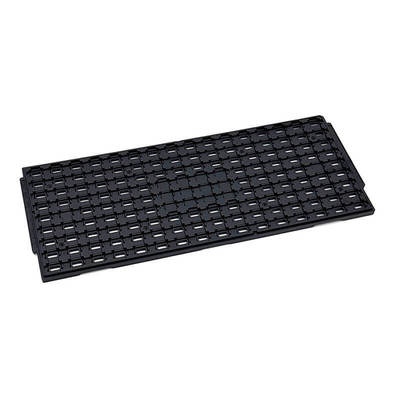

Universal Global Standard ESD IC Komponenten Matrix Trays entsprechen den JEDEC-Normen

Universal Global Standard ESD IC Komponenten Matrix Trays entsprechen den JEDEC-Normen

JEDEC IC-Matrix-Trays verkörpern die gemeinsame Sprache der Automatisierung.eine Reihe strenger Spezifikationen, die von der Mikroelektronikindustrie für den sicheren und automatisierten Stromfluss von integrierten Schaltungen festgelegt wurdenDas grundlegende Prinzip dieser Trays ist die Standardisierung: Alle werden nach dem identischen 12,7 x 5,35 Zoll (322,6 x 136 mm) Umriss hergestellt.Diese Dimensionseinheit sorgt dafür, dass Geräte, die überall auf der Welt gebaut werden, sofort jedes JEDEC-Tray erkennen und interagieren könnenDie "Matrix"-Struktur, bestehend aus Reihen und Spalten von Komponenten-Taschen, definiert die genauen räumlichen Koordinaten (Pitch) für die automatisierte Abholung,Umwandlung einer Sammlung von Teilen in einen maschinenlesbaren Datensatz. aus robusten Formverbindungen hergestellt, oft ESD-sichere Polymere, die Kohlenstoff für die Leitfähigkeit verwenden (was zur Standardfarbe schwarz führt),JEDEC-Träger sind so konstruiert, dass sie fest und maßstabil sindDiese Stabilität ist nicht nur für den mechanischen Schutz von entscheidender Bedeutung, sondern auch für die Aufrechterhaltung einer präzisen Ausrichtung sowohl unter Handlungsbelastung als auch unter bestimmten thermischen Bedingungen.Notwendigkeit einer zuverlässigen Hochgeschwindigkeitsautomation.

Merkmale und Vorteile:

Die intelligenten Konstruktionsmerkmale von JEDEC-Trägern führen direkt zu greifbarer Produktionseffizienz und Komfort.

1- Standardisierte Darstellung (Sofortzugriff): Der wichtigste Vorteil ist der Status des Industriestandards, der den Herstellern sofortigen Zugang zu einem globalen Ökosystem von Geräten bietet.ZubehörDies vereinfacht das Management der Lieferkette und die Prozessintegration erheblich.

2. Visuelle und mechanische Ausrichtung: Die wichtigsten Merkmale sorgen für die Zuverlässigkeit des Prozesses.Verringerung des Risikos einer Fehlorientierung der Bauteile bei manuellem oder automatisiertem BeladenDie Schalvorrichtung ermöglicht eine mechanische Schließung/Festigung und sorgt dafür, daß die Position des Trays für einen präzisen Pick-and-Place-Betrieb in die Fütterungsanlage eingesperrt ist.

3. Vielseitige Profiloptionen: Die Hersteller können die geeignete Traydicke auswählen: Die Low Profile (0,25 Zoll) Variante ist das Arbeitspferd, das für gängige Pakete wie SOIC und TQFP geeignet ist,Optimierung der vertikalen SpeicherdichteDie Option High Profile (0,40 Zoll) ist für größere oder höhere Komponenten wie Module, Baugruppen und CERQUAD-Pakete verfügbar und gewährleistet eine angemessene Freigabe und Schutz für hohe Komponenten.

4. Verbesserte Stackbarkeit: Die Trays verfügen über robuste Verriegelungsmerkmale, die die Stabilität des Stapels gewährleisten, was für eine sichere Lagerung und den Transport von entscheidender Bedeutung ist, auch wenn mehrere Trays hoch gestapelt sind.Die Stapelung ist so konzipiert, dass ein leeres Tablett als Schutzdeckel für die Komponenten im oberen geladenen Tablett dient.

Technische Parameter:

Anwendungen:

Anpassung:

Die Flexibilität bei der Gestaltung der internen Matrix, während sie sich fest an der äußeren JEDEC-Hülle hält, ist ihr wichtigstes Merkmal.
Paketspezifischer Schutz: Kundenspezifische Designs berücksichtigen die einzigartigen Schwachstellen verschiedener Komponentenarten.
Material- und Temperaturverträglichkeit: Die Anpassung dreht sich häufig um die Materialauswahl, um eine spezifische Temperaturkompatibilität und chemische Beständigkeit zu erreichen.
Farbe und Kapazität: Während Schwarz für die ESD-Leitfähigkeit Standard ist, können benutzerdefinierte Farben für die visuelle Prozesstrennung verwendet werden.Die interne Kapazität wird durch eine individuelle Gestaltung auf der Grundlage der Geometrie des Bauteils und der erforderlichen speziellen Tray-Eigenschaften optimiert, um die universelle Kompatibilität mit JEDEC-Zuführern zu gewährleisten.
