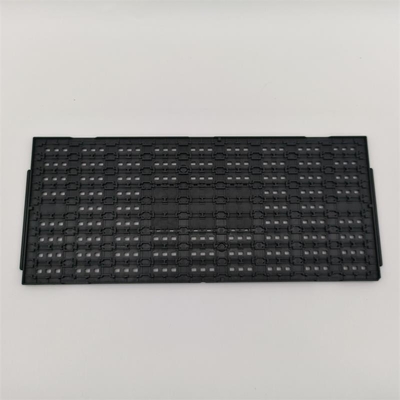

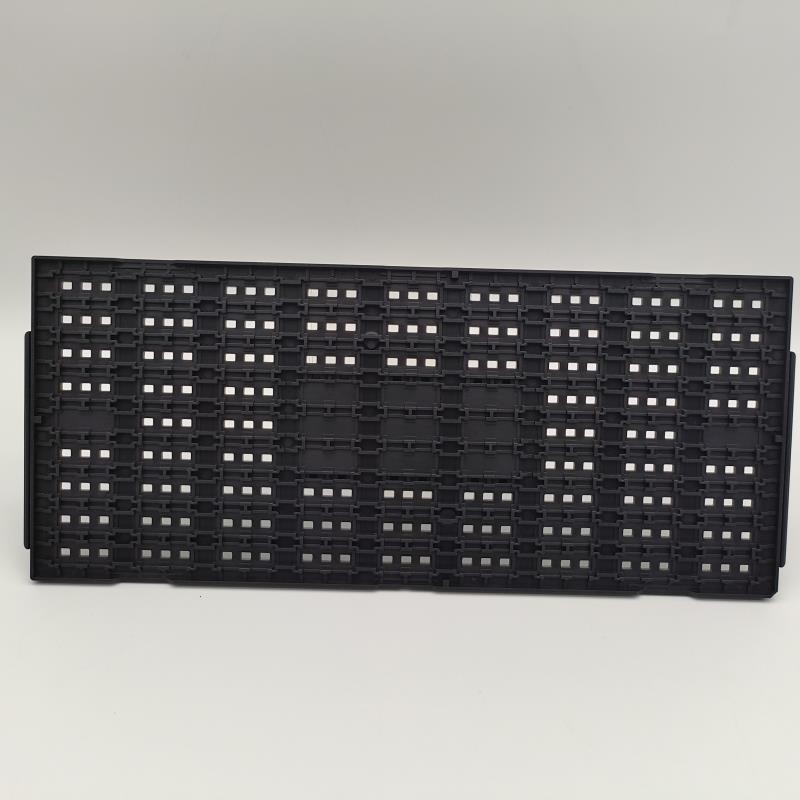

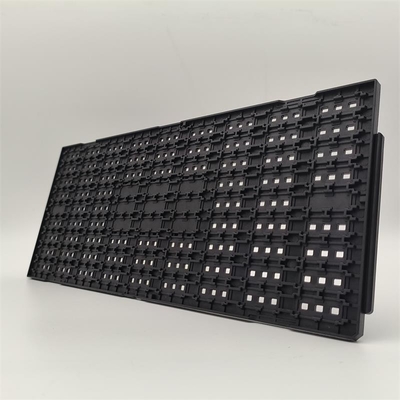

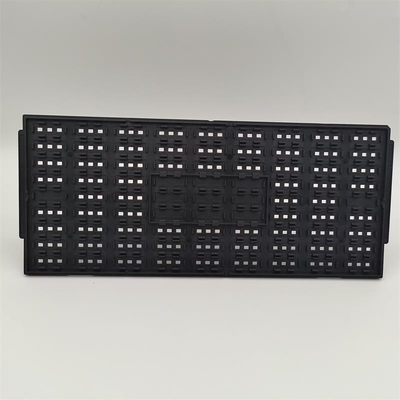

Black Chip Die BGA QFN ESD Packaging Tray für optoelektronische Geräte Tray

ESD Black Chip Die BGA QFN Packaging Tray für optoelektronische Geräte

Die antistatischen elektronischen JEDEC-Träger sind spezielle Verpackungsmaterialien aus Kunststoff, die die Erzeugung von statischem Strom wirksam verhindern und so elektronische Produkte vor statischen Schäden schützen können.

JEDEC-Träger sind auch ein übliches Verpackungsmaterial aus Kunststoff, das für die Verpackung, den Transport und die Anzeige einer Vielzahl von Produkten wie IC-Herstellung, elektronische Teile, D-RAM,PräzisionsgeräteTRAYs sind in der Regel mit einer Tiefe ausgelegt, die mehrere Produkte aufnehmen kann, und können für einfachen Transport und Lagerung gestapelt werden.

JEDEC-Trayparameter

Shenzhen Hiner Technology Co., LTD ist eine professionelle Fabrik für die Verpackung von Halbleiterchips, die sich der Herstellung von hochwertigen antistatischen Arbeitsschalen, JEDEC-Schalen und anderen Kunststoffverpackungsmaterialien widmet.

Unsere antistatischen Arbeitsschalen und TRAY-Schalen können individuell angepasst werden, einschließlich eines speziellen Designs oder Logo.Wir akzeptieren auch OEM-Fertigung in Auftrag von Originalherstellern, um die Bedürfnisse verschiedener Kunden zu erfüllenUnsere Produkte werden in verschiedenen Branchen wie Elektronik, Medizin, Industrie usw. weit verbreitet und bieten Kunden hochwertige Verpackungslösungen.

Unsere antistatischen Trays sind nicht nur von hoher Qualität, sondern haben auch eine gute Kissenverpackung und eine staubfeste Wirkung, die die Produkte wirksam vor Beschädigung und Verschmutzung schützen kann.Unsere Produkte erfüllen internationale Umweltvorschriften und bieten unseren Kunden umweltfreundliche und nachhaltige Verpackungslösungen.

Häufige Fragen der Kunden

Frage 1: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein Hersteller mit 13 Jahren Erfahrung in Shenzhen China Fabrik. Wir sind auf integrierte Dienstleistungen wie Formen Design, Formenherstellung, Spritzgussverarbeitung,und Produktversand;

Darüber hinaus bieten wir Halbleiter-Chip-Verpackungslösungen für Unternehmen und Anwendungen.000 Quadratmeter Fabrik.

Frage 2: Wie bekomme ich ein Angebot?
Antwort: Wir stellen Ihnen innerhalb von 24 Stunden ein Angebot zur Verfügung. Um ein genaues und sofortiges Angebot zu erhalten, geben Sie bitte folgende Angaben an:
(1) Dokumente und Zeichnungen. ((3D-Zeichnungen des Produkts. STP-Format ist am besten)
(2) Material/Temperaturbeständigkeit/Zykluszeit.
(3) Spezifikation.
(4) Menge.
(5) Weitere Anforderungen.

Frage 3: Was ist, wenn wir keine Zeichnungen haben?
A: Wir können Ihnen ein vorläufiges kostenloses Design der Produktgröße zur Verfügung stellen, wenn Sie mit unserem Angebot einverstanden sind, können Sie uns die von uns getragenen Versandkosten senden.

Unsere Ingenieure können Ihnen nach Ihren Anforderungen bessere Lösungen und Produkt 3D-Zeichnungen liefern!
